Программа «Волна 23.0» является продолжением развития аналитиОписание: Свидетельство Роспатентческих возможностей программы «Волна» и выполненных программных коррекций, улучшающих качество работы с программой, в том числе по обработке ошибок не корректного ввода данных. Благодарим активных пользователей за указанные пожелания, замеченные неточности и свои обращения в рамках технической поддержки. В программе полностью соблюденыОписание: Свидетельство Роспатент требования Методики определения размера вреда, который может быть причинен жизни, здоровью физических лиц, имуществу физических и юридических лиц в результате аварии гидротехнического сооружения (за исключением судоходных и портовых гидротехнических сооружений), утверждённой приказом от 10 декабря 2020 года №516 (Ознакомиться с инструкцией к программе).

Программа «Волна» аккредитована к применению, Приказом №1209 от 19.11.2021 Министерства цифрового развития, связи и массовых коммуникаций Российской Федерации включена в реестр российских программ для электронных вычислительных машин и баз данных (регистрационная запись №12134 от 22.11.2021) с присвоением класса 05.15 «Информационные системы для решения специфических отраслевых задач», поэтому организации, работающие с НДС, освобождаются от 20% налога.

Программа предназначена для определения параметров волны прорыва, возникающей при авариях на гидросооружениях. Применение программного продукта позволит сократить время на принятие решения по организации выполнения мероприятий защиты населения и территорий в опасных зонах катастрофического затопления местности и оценки возможных ущербов в пойме реки. В текущей версии по опыту наводнения в городе Крымске в 2012 году, когда погибло 105 человек, добавлена возможность оценки эффективности строительства защитных береговых дамб.


Программа позволяет решать следующие задачи:

1. Определение параметров волны прорыва и параметров затопления местности:

- максимальная глубина затопления;
- ширина затопления и скорость течения;
- время прихода фронта, гребня и хвоста волны прорыва;
- максимальный расход воды в створе;
- высота волны (превышение уровня воды над уровнем бытового потока) и максимальная отметка затопления;
- построение Изодат глубин, скорости и времени затопления в зоне затопления;
- определение площади максимальной зоны затопления местности в пойме реки;
- оценка площади зоны возможного катастрофического затопления (глубина 1,5 метра и более) местности в пойме реки;
- определение районов проведения эвакуационных мероприятий в зоне возможного катастрофического затопления местности: экстренные эвакуационные мероприятия, заблаговременные эвакуационные мероприятия и эвакуационные мероприятия при непосредственной угрозе затопления;
- определение районов катастрофических разрушений с глубиной затопления трёх и более метров для оценки возможного числа погибших.

2. Отображение результатов расчета в табличном виде и графически в форме поперечных сечений расчетных створов с указанием уровней до и после прохождения волны прорыва (в файле отчета в формате Microsoft Word и Excel), значений Изодат глубин, скорости и времени затопления с точностью регулируемой пользователем.

Результаты расчета позволят определить ущерб основных производственных фондов объекта, объектам инфраструктуры и населению, проживающему в пойме реки.

Обновление программы «Волна» до версии 23.0:

Расчет параметров волны прорыва в новой версии осуществляется методами математического моделирования с использованием уравнений Сен-Венана гибридной модели для мелкой воды – таких течений жидкости, в которых глубина много меньше длины течения, на основе Методики оперативного прогнозирования инженерных последствий прорыва гидроузлов (далее Методика ОПИП прорыва ГУ). (Утв. заместителем министра МЧС России М.И. Фалеевым 05.12.1997. Основание: этап 3 НИР № ВИ-59701-3.4.1.4 "Заря-97-3.4.1.4." Техническая библиотека ФГБУ ВНИИ ГОЧС (ФЦ), инв. 1686) и собственных доработок к переходу двухмерной (плановой) модели, что позволяет оценить зону затопления и гидродинамические параметры потока:
- максимальные значения глубины и скорости потока в зоне затопления;
- время от начала аварии до прихода в данную точку местности прорывной волны;
- продолжительность затопления;
- границы зоны затопления;
- гидрографы излива и график падения уровня воды со стороны верхнего бьефа.
Построение Изодат глубины, скорости потока в зоне затопления и времени затопления (осушения поймы) позволяет произвести оценку ожидаемого вреда при авариях на ГТС:
- без прорыва напорного фронта;
- с прорывом напорного фронта в результате образования прорана или бреши.
С использованием полученных данных на карту (план, схему) наносятся граница области затопления, а также изолинии (Изодаты) четырех характеристик прорывного паводка, используемых при расчете размера вероятного вреда: максимальных за время аварии глубины и скорости, времени затопления местности после начала аварии ГТС и продолжительности затопления.
Настройка Изодат осуществляется пользователем самостоятельно с таким шагом, чтобы анализ объектов инфраструктуры и места проживания населения в границе зоны затопления соответствовал качественной оценке шкал Методики ОРВ тяжести уровней сильных, средних и слабых разрушений для жилых зданий (прил.№4), промышленных зданий (прил.№5) и элементов транспорта и связи (прил.№6).
По полученным Изодатам глубин, скорости волны прорыва и времени затопления производится оценка вероятного вреда для каждого объекта инфраструктуры. Оценка тяжести людских потерь в зоне затопления производится по агрессивности воздействия для жилых зданий. Оценка границы зоны катастрофических разрушений (прил.№3) определяется отсутствием времени для эвакуации людей и принимается, что аварийному воздействию подвергается 100% людей, попавших в зону затопления. В верхнем бьефе ГТС возвратные и безвозвратные потери людей не определяются, а в нижнем бьефе ГТС оценка числа погибших и пострадавших не производится, если люди находятся в зоне затопления, в которой время добегания волны прорыва превышает 24 часа. Считается, что эти люди могут быть полностью эвакуированы.
В зонах сильных, средних и слабых разрушений (определяется как для критериев жилых зданий – прил.№4), когда эвакуация людей производится частично, принимается, что воздействию подвергается 75% людей, попавших в зону затопления.
Площади зон разрушений и тяжести людских потерь оцениваются по результатам расчетов параметров волны прорыва для рассматриваемого сценария аварии ГТС с учетом указанных критериев (прил.№4 – 6) по Изодатам, полученных для каждого створа и соединенных для левого и правого берега соответственно линиями.
Важно отметить, что количество назначаемых морфостворов на реке в нижнем бьефе в программе не ограничено – рекомендуется назначать не менее пяти морфосворов, удаление которых определяется целесообразностью оценки вероятного вреда (наличием элементов инфраструктуры) в интересуемых участках русла реки, а также назначать морфостворы в изгибах реки и в местах широких пойм.
Количество отметок высот, назначаемых для каждого створа в градиентах к фарватеру в направлении левого и правого берегов, учитывают рельеф местности и в программе могут назначаться три и более. Важно отметить, что отметки высот могут корректироваться: удаляться назначенные ранее, вводиться дополнительные в промежутке между введенными ранее отметками высот.
При расчете как минимум по двум сценариям (наиболее опасного и наиболее вероятного) ввести данные можно по одному, сохранить с командой (Сохранить как...) под другим именем и в дальнейшем загрузив сохранённый набор данных произвести корректировку (изменение) параметров, например – размер прорана (глубину и ширину бреши), глубина водохранилища у плотины на момент разрушения – отличный от НПУ и имеющий ответственное значение для сценария без прорыва напорного фронта. В случае сценария перелива без напорного фронта глубина водохранилища у плотины на момент разрушения должна соответствовать отметке уреза воды водохранилища, проран задается с размерами на всю ширину напорной части ГТС или его части (рекомендуется принимать не менее 1/2 ширины дамбы), а высота порога бреши должна быть меньше на несколько сантиметров отметки уреза воды водохранилища, в последующих сценариях можно изменять (увеличивать) размер прорана, как по ширине, так и по высоте.
Результаты расчёта отображаются в соответствующих окнах программы и сохраняются в отдельных файлах, имеющих уникальное имя в папке, где установлен дистрибутив программы: "...\Волна\otchet\", при этом можно произвести выборку либо сохранить все, либо выбрать только те, которые необходимы.
Для облегчения работы с цифровыми данными Изодат есть возможность сохранения в формате Excel, который имеет «Книгу», состоящую из двух «Листов» (Левый и Правый берег).

Базовая поставка включает программный продукт «Волна» с лицензией на одно рабочее место, устанавливаемый на ПЭВМ в форме Windows-приложения. Программа поставляться электронно – через интернет.

Свидетельства о регистрации:

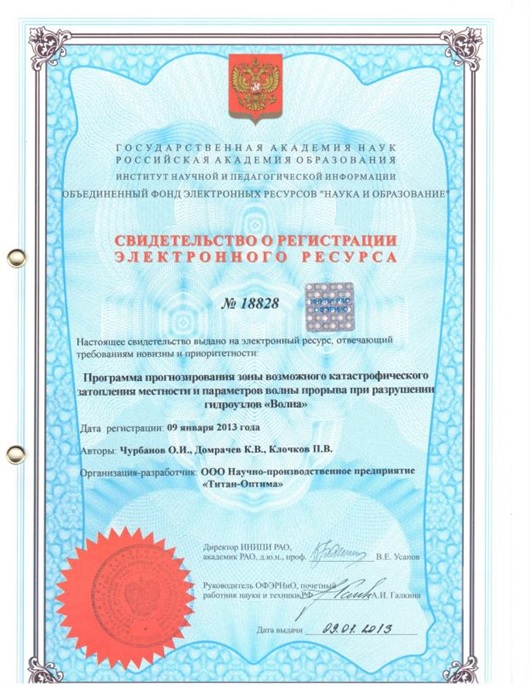

1. Свидетельство о регистрации в Российской академии наук №18828 от 09 января 2013г.

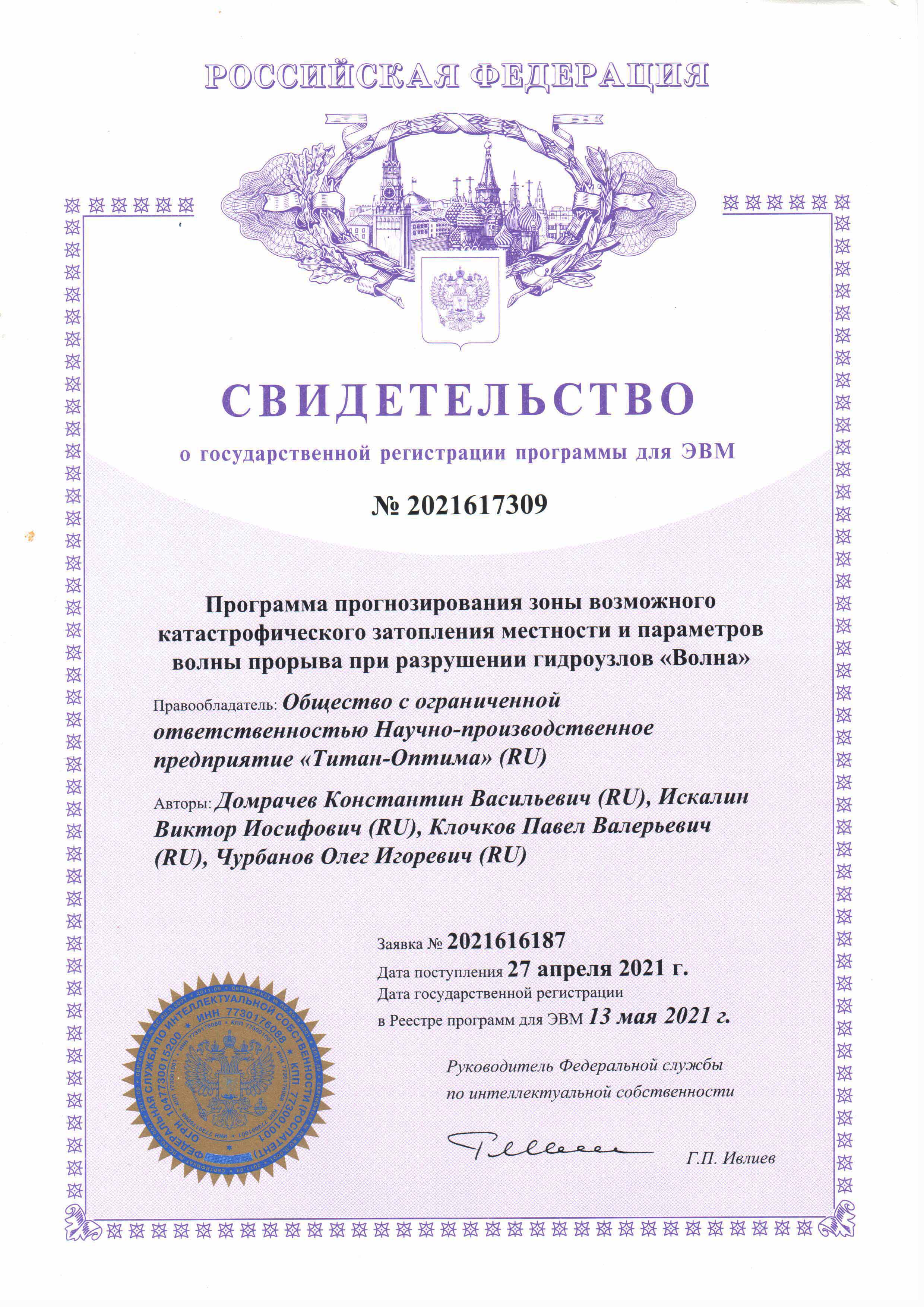

2. Свидетельство о регистрации в Роспатент №2021617309 от 13 мая 2021г.

Аппаратные требования:

  1. Операционная система Windows XP и выше.
  2. Microsoft Office 2010 и выше (MS Word, MS Excel).
  3. Программная платформа - .NET Framework (3.5 и выше).
  4. Права администратора (работает при запуске в режиме администратора).

Дополнительные возможности

Проведение расчетов, без покупки программы. Если данные предоставлены правильно и имеют форму заполнения согласно требований нашей программы, то стоимость расчета 37000 рублей. Если данные не верны, иначе, имеются неточности и требуется их корректировка, то стоимость может быть несколько больше, но не выше, чем на 50%. По Вашему запросу будет направлен дистрибутив программы для заполнения данных по ГТС и поймы реки. На основании присланных данных будет произведен расчет.
Услуга предоставляется после оплаты по счету, в котором будет указано: "... Оказание консультационных услуг по расчету параметров зоны катастрофического затопления при разрушении ГУ по исходным данным заказчика...".
Заказчик получает результаты расчета в формате *.doc, *.xls, пример можно посмотреть в таблице ниже (Образец файла отчета). Время выполнения заявки после направления платежного поручения один рабочий день.
Однако хотим указать, что интуитивно понятный интерфейс программы и подробная инструкция применения позволит вам самостоятельно освоить программу и выполнить необходимое количество расчётов с подстройкой исходных данных, повышающих точность и адекватность расчёта. Если вы новичок и не сталкивались с разработкой документации по 516-му Приказу, и для вас затруднительно выполнить эту работу самостоятельно, то в разделе «Отзывы по программе» вы также можете выйти на пользователей нашей программы, которые профессионально могут выполнять эту работу по вашим исходным данными.

Пользователям версии 22.0  обновление до версии 23.0 предоставляется – БЕСПЛАТНО по действующей подписке Сертификата технической поддержки.

Дополнительные возможности, реализованные в версии 23.0:

  1. Добавлена кнопка «Сохранить как...» в окне «Выбор набора данных».
  2. Оптимизирована работа переменных (избыточное количество).
  3. Убраны неточности в файлах отчета.
  4. Убран параметр «Количество постоянных створов», как избыточный (во вкладке створы можно визуально оценить количество).
  5. При вводе значений параметров для удобства добавлена навигация и проверка введенных значений.
  6. Определены ограничение скорости гребня волны.
  7. Проверка на наличие не менее трех горизонталей для правого и левого берега для всех створов.
  8. Добавлен пункт меню «Выход» в окне «Результаты расчета».
  9. Копирование выбранного створа.
  10. Изменен интерфейс во вкладке «Параметры расчета».
  11. Для наборов данных добавлена характеристика «Дата изменения».
  12. В окне «Выбор варианта загрузки» добавлена сортировка.
  13. Добавлена функция отслеживания внесения изменения в набор данных.
  14. Добавлены функции Импорт/Экспорт для версии 21.0.
  15. Добавлена функция Импорт из версии 14.0 и ранее (расширение wda).
  16. Введена функция определения площади максимальной зоны затопления местности в пойме реки.
  17. Реализована оценка площади зоны возможного катастрофического затопления (глубина 1,5 метра и более) местности в пойме реки.
  18. Определение районов проведения эвакуационных мероприятий в зоне возможного катастрофического затопления местности: экстренные эвакуационные мероприятия, заблаговременные эвакуационные мероприятия и эвакуационные мероприятия при непосредственной угрозе затопления.
  19. Выявление и оценка зоны катастрофических разрушений.
  20. Добавлен графический интерфейс оценки эффективности проведения инженерных мероприятий по строительству защитных береговых дамб.

Благодарим Вас за участие в разработке новой версии программы 23.0 и ожидаем Ваши критические отзывы при эксплуатации программы.

Для новых пользователей программы, а также пользователей версии 14.0 скидки на приобретение версии 23.0 не предоставляются.

Для пользователей версии 21.0 предоставляется уникальная возможность обновления с 50% скидкой и оплатой сертификата технической поддержки, итоговая стоимость составит 78000 рублей. При переходе с версии 21.0 на версию 23.0 пользователям предоставляется возможность сохранения наборов данных, выполненных в версии 21.0 при подготовке дистрибутива и последующей его инсталляции. После выхода версии 24.0 – приобрести программу можно будет только на общих основаниях.

Возможность использования версии 14.0 (13.0) ПП "Волна".

Рекомендации по применению ПП "Волна".

Бланк исходных данных ПП "Волна" для проведения расчета специалистами ООО НПП "Титан-Оптима".

Отзывы по работе с программой

Информация по технической поддержке

Номер версии
Демо-версия
Инструкция
Образцы файлов отчёта
Стоимость, руб.*
23.0 Загрузить Загрузить Загрузить; 130 000

Технические требования распространяются и на Демо-версию, при проблеме установки обращайтесь на e-mail: npp@titan-optima.com.

Техническая поддержка программы составляет 10% (13000 рублей) от стоимости программы в год. За первый год эксплуатации техподдержка включена в стоимость программы.

* - система скидок
